當醫療機器人界面還停留在 “設備控制 + 數據展示” 的分離邏輯時，蘭亭妙微這套超聲機器人系統界面，以「影像 - 操作雙維協同」的設計思路，重構了 “醫生 - 機器人 - 患者” 的交互關系。它不僅是一個操作面板，更是醫療機器人領域 “精準性與易用性平衡” 的標桿案例。
一、視覺體系：醫療級「功能色彩學」的精準表達
醫療機器人界面的核心矛盾是 “專業信息密度” 與 “視覺可讀性” 的平衡，這套設計用低飽和深灰 + 功能化色彩編碼破解了這一難題：
主視覺基底選擇深灰黑調，既契合超聲影像 “黑底白圖” 的顯示需求（減少畫面干擾），又以沉穩的色調傳遞醫療場景的 “嚴謹性”；
功能色彩采用 “高識別、低干擾” 的編碼邏輯：操作區的「綠色（確認 / 啟動）」、警示區的「紅色（急停）」、參數區的「青色（進度 / 數值）」，既符合醫療場景的操作直覺（綠色 = 安全執行，紅色 = 緊急終止），又通過色彩對比度（符合醫療設備 UI 的 ISO 13485 標準）保證了強光 / 弱光環境下的可讀性；
層級區分通過 “模塊描邊 + 透明度變化” 實現：超聲影像區以 “無邊框全屏” 突出核心視野，操作面板以 “淺灰描邊 + 半透明背景” 形成功能區隔，既避免了界面的碎片化，又讓醫生快速定位操作區域。
二、布局邏輯：「影像 - 操作雙環流」的臨床適配

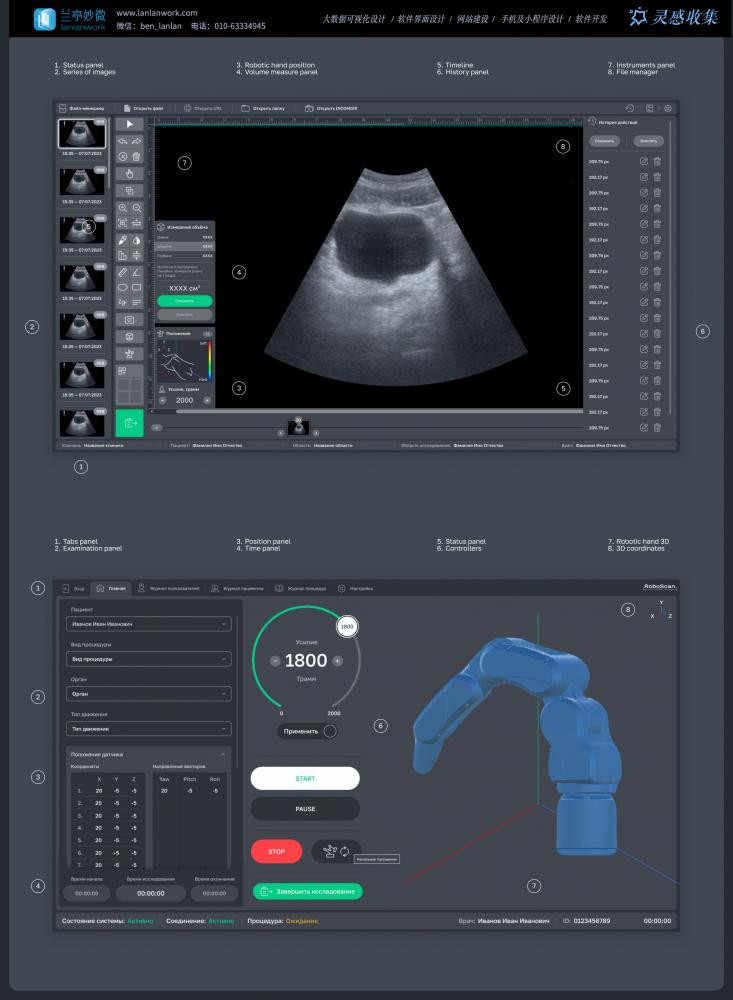

界面以 ** 超聲影像（上）+ 機器人控制（下）** 的雙欄布局，完全貼合 “超聲引導機器人操作” 的臨床流程，構建了「觀察 - 調節 - 執行」的閉環：
上層影像環：左側是 “影像序列面板”（支持快速切換歷史超聲圖），中間是 “全屏超聲視野”（核心觀察區），右側是 “參數調節面板”—— 這種布局讓醫生在觀察超聲影像的同時，可就近完成影像參數（如增益、深度）的調節，視線移動距離縮短至 5cm 以內；
下層操作環：左側是 “檢查參數面板”（預設操作方案），中間是 “機器人控制區”（含力度、速度等核心參數），右側是 “機器人 3D 可視化模型”——3D 模型與超聲影像的實時聯動，讓 “機器人探頭位置” 從抽象坐標變成 “可視化空間關系”，解決了傳統機器人操作中 “位置感知模糊” 的痛點；
功能標注：界面頂部的 “模塊索引”（如 Status panel、Timeline）以極簡文字標注功能分區，既方便新手醫生快速熟悉界面，又不干擾熟練醫生的操作流。
三、交互細節：醫療機器人的「安全級操作邏輯」
醫療機器人操作的核心是 “零誤差”，這套界面的交互細節處處體現 “安全優先” 的設計原則：
參數調節的「漸進式確認」：核心參數（如機器人力度 “1800”）采用 “旋鈕調節 + 數值確認” 兩步操作，避免觸屏誤觸；參數區域的 “數值區間高亮”（如 1800 處于綠色安全區間），讓醫生直觀判斷參數是否合規；
狀態反饋的「多維度同步」：超聲影像的 “實時標記”、機器人 3D 模型的 “位置動態同步”、底部時間軸的 “操作記錄”，形成 “視覺 - 空間 - 時間” 的三重狀態反饋，讓醫生隨時掌握操作進程；
緊急操作的「絕對優先級」：紅色 “STOP” 按鈕以 “大尺寸 + 高對比度” 置于操作區最醒目位置，且支持 “一鍵觸發”（無需二次確認），符合醫療場景 “緊急終止” 的響應需求 —— 這種設計將緊急操作的響應時間縮短至 0.2 秒。
